DATOS

  • Modelo: 37
13,31€13,04€Iva Incluido
  • CABLERAPID
  • 10 Unidades en stock
    • 5 Dias
NDR6 -- TRANSCEIVER ÓPTICO RS232/422/485

Transceiver de datos para enlaces de hasta 50 km.
Configurable RS-232, RS-422 o RS-485 a dos o cuatro hilos.
Velocidades de hasta 2 Mbps.
Enlaces sobre una o dos fibras.
Fibras multimodo y monomodo.
Formatos para rack (PAWAL) y para montaje individual Standalone/ Carril DIN
Estos equipos permiten enlaces a través de F.O. según el estándar EIA/TIA/RS-232, 422 y 485 a dos y cuatro hilos, hasta distancias de 50km sobre fibra monomodo y hasta 10km en fibra multimodo. No precisa ningún ajuste para su instalación, pudiéndose verificar su correcto funcionamiento por medio de la señalización óptica del flujo de datos transmitidos y recibidos.
La familia NDR6 está pensada para trabajar en anillo, añadiendo redundancia al sistema. También permite trabajar en comunicaciones punto a punto con o sin redundancia, o como nodo repetidor, según modelo.

DATOS ESQUEMA
NDBA -- TRANSCEIVER BUS S-ART

Transceiver de fibra para Bus S-ART hasta 10Km en MM y 50Km en SM

Alimentación a 12 Vdc
Formato para montaje sobre carril Din/standalone
Rango de temperatura extendido -40 a +74 ºC
Enlace por 1 o 2 fibras ópticas

Los equipos de la familia NDBA permiten enlaces punto a punto para la extensión del Protocolo de Bus S-ART hasta distancias de 10 km sobre fibra multimodo 50/125 y de 50 km sobre fibra monomodo.
Detección automática de master o slave.
Incorpora señalización óptica del estado del enlace (link) y de la configuración del equipo.
La transmisión a través de fibra permite mayores distancias de enlace incluso en ambientes ruidosos.

NDBA Esquema
Todos los quipos permiten ser adaptados y personalizados a las necesidades y proectos de nuestros clientes

 Familia de productos:

  1. Datos
APLICACION Datos Datos
Familia (Tx/Rx) NDR6 NDBA
Tipo de fibra MM / SM MM / SM
Nº Fibras 1 / 2 1 / 2
Conector Regletas Bornas / SC Regletas Bornas / SC
Canales Datos RS232 - 422 - 485 Bus_Art
Longitud de onda 1310nm ó 1310/1550nm 1310nm ó 1310/1550nm
Margen dinámico x Km 11dB MM - 19dB SM 11dB MM - 19dB SM
Distancia Máx. (*) 10 Km MM - 50 Km SM 10 Km MM - 50 Km SM
Rango de temperatura -40º a +74ºC -40º a +74ºC
Formato Standalone, Rack card, Carril DIN Standalone, Rack card, Carril DIN
Alimentación 12 a 24 Vac/Vdc, Rack Bus 12 Vdc, Rack Bus



  • Datos.

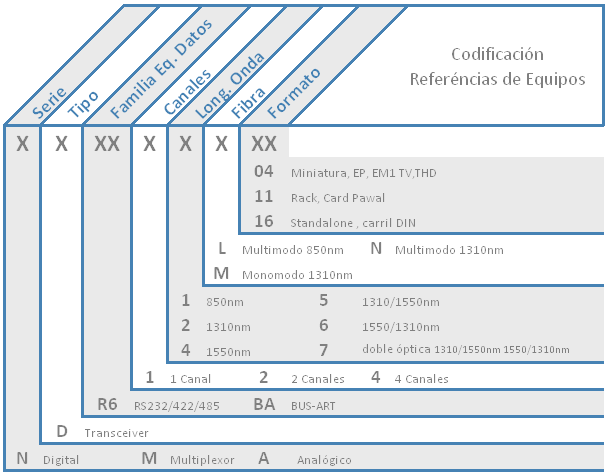

datos ref

Formatos de los equipos

  1. Standalone Vertical & Horizontal (Soportes incluidos)
  2. Carril DIN (soportes incluidos)
  3. Standalone Mini (Vertical)
  4. Miniatura (solo video)
  5. Rack-Card / PAWAL 19’’ 3U

Standalonecarril dinstandalone miniminiaturaPAWAL

Ventajas en la transmisión con los equipos Adilec:

  • Inmunidad a las interferencias y distorsión de señal.
  • Diseñados y fabricados con la mejor tecnología electrónica digital:
    • Máxima seguridad en la transmisión contra intervención de la comunicación.
  • Rango de temperatura Industrial -40° a 74°C.
  • Ampliado el alcance en distancias de transmisión en tiempo real,
    • Versiones Fibra Óptica:
      • Multimodo 1310nm hasta 6 Km.
      • Monomodo 1310nm hasta 50 Km.
  • Diseño Plug &Play , instalación y funcionamiento sin ajustes.
  • Leds frontales que facilitan la verificación de la instalación y transmisión.
  • Posibilidad de customizar todos los equipos bajo demanda.
  • Cumplimiento normativa RoHS y CE en todos los procesos.
  • Garantia 5 años
logo adilec Sistemas de Comunicación por Fibra Óptica & Ethernet

Desde 1987, ingeniería, desarrollo y fabricación en España
